用途：RD-80雨滴測量?jī)x是一個能自動、連續測量雨滴大小的分類裝置。傳感器和處理器相連，傳感器暴露在雨中，當有雨滴降落沖擊到它敏感的表面時，它就會產生電脈沖。脈沖的振幅和降雨直徑有固定的關系。在處理器中，脈沖被劃分為127個直徑等級。處理器傳遞數據，以一個合適的格式記錄在文件里。為了得到統計學上的樣本數據，同時減少數據量，程序可以被減少到20個等級。
用途：

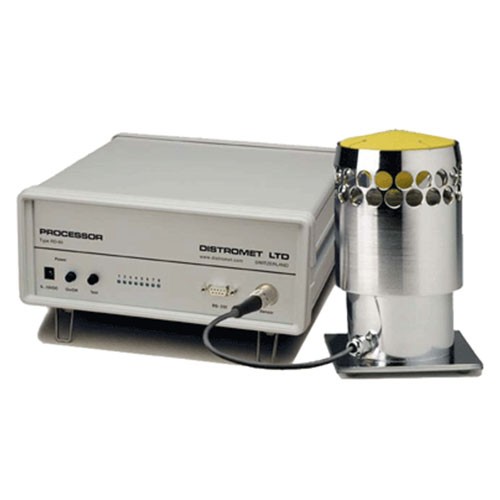

RD-80雨滴測量?jī)x是一個能自動、連續測量雨滴大小的分類裝置。傳感器和處理器相連，傳感器暴露在雨中，當有雨滴降落沖擊到它敏感的表面時，它就會產生電脈沖。脈沖的振幅和降雨直徑有固定的關系。在處理器中，脈沖被劃分為127個直徑等級。處理器傳遞數據，以一個合適的格式記錄在文件里。為了得到統計學上的樣本數據，同時減少數據量，程序可以被減少到20個等級。
測量原理：
傳感器在普通的盒子里，包含一個機電單元和一個反饋放大器。圓錐形的泡沫能夠傳遞雨滴的機械沖量到系統中，該系統在磁場里，具有兩個移動線圈。有雨滴沖量時，結合著兩組線圈的泡沫一起向下移動，同時，傳感器線圈里的電壓減少。隨后，該電壓被放大，應用到“激勵線圈”中產生一個力來抵消這個運動。因?yàn)檫@個過程非常短，花費非常少的時間即可使這個系統返回它的初始測量狀態，從而為下一次雨滴的沖擊做好準備。
技術規格：
雨滴直徑范圍 | 0.3～5mm |
采樣面積 | 50cm2 |
精確度 | 測量雨滴直徑的±5% |
分辨率 | 劃分了127個等級，可以覆蓋雨滴直徑的范圍 |
輸出格式 | 符合RS-232-C標準，7個字符，偶數奇偶性，1個停止符 |
波特率 | 9600波特率 |
信號交換式 | DCD和DTR信號 |
顯示 | 為16通道配備了8個LED |
供電要求 | 115~230V AC，5.5VA，50~60Hz或者9~18V DC，3.3瓦 |
操作溫度范圍 | 處理器0~40℃，傳感器0~50℃ |
傳感器尺寸 | 10×10×17cm |
處理器尺寸 | 12×26×27cm |
重量 | 傳感器2.9kg，處理器2.2kg |
傳感器電纜長度 | 20米 |
