緊湊型數據記錄器TR-5i系列是一種測量和記錄溫度，電壓，信號電流（4-20 mA），脈沖數的數據記錄儀。 記錄器機身防水，可在-40至80°C的各種環境下使用，可以選擇電池運行的安裝位置。 記錄的數據可以通過通信端口TR-50U2傳送到個人計算機收集和查看，進行圖表顯示和數據分析。
用途：緊湊型數據記錄器TR-5i系列是一種測量和記錄溫度，電壓，信號電流（4-20 mA），脈沖數的數據記錄儀。 記錄器機身防水，可在-40至80°C的各種環境下使用，可以選擇電池運行的安裝位置。 記錄的數據可以通過通信端口TR-50U2傳送到個人計算機收集和查看，進行圖表顯示和數據分析。

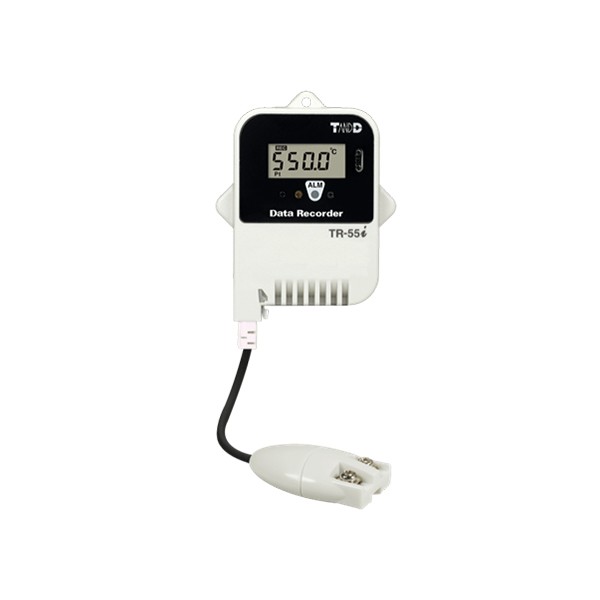

TR-55i-Pt專為與Pt傳感器一起使用而設計，可在-199°C至600°C的廣泛溫度范圍內以高精度進行測量, 因此非常適合使用深冰柜、高溫測試和低溫測試記錄研究中的溫度。
特點：
·采用的是專業數據采集器；
·構造小巧、堅固；
·溫度測量范圍：-199～+600°C；
·可選15種采樣間隔，具有大容量存儲容量；
·具有調節溫度的功能；
·高速數據下載；
·具有報警功能。
技術參數：
探頭主體 | |
測量通道 | 1個（外置溫度探頭） |
測量范圍 | -199～+600°C |
傳感器 | Pt 100，Pt 1000 3線型/ 4線型×1 |
精度 | ±(0.3 + 0.003 × t) °C（10 to 40°C） T=°C測量的絕對值 |
分辨率 | 0.1°C |
記錄容量 | 16000個數據 |
記錄開始方式 | 直接啟動或定時啟動 |
記錄模式 | 循環測量（當數據存儲滿時，新的數據將覆蓋舊的數據） 一次測量（當數據存儲滿時，數據記錄儀將停止記錄數據） |
記錄間隔 | 可選擇1秒、2秒、5秒、10秒、15秒、20秒、30秒、1分鐘、2分鐘、5分鐘、10分鐘、15分鐘、20分鐘、30分鐘、60分鐘 |
液晶顯示屏顯示項目 | 實時溫度數值、記錄狀態、記錄模式、紅外通訊狀態、電池電量警報、測量單位、記錄滿、傳感器未連接、超出測量范圍、超出上下界限范圍 |
通訊端口 | 光學通訊口 |
通訊時間 | 記錄儀記錄存滿的情況下，光學通訊： TR-50U約20秒， |
供電 | 1節LA14250鋰電池（兼容CR2鋰電池） |
電池電量 | 16-24個月 |
防護等級 | IP64防濺，注意：輸入模塊不防水 |
尺寸規格 | 高62×長47×寬19毫米 |
重量 | 約55克（包含電池） |
主機溫度承受范圍 | -40℃～+80°C，如果配備CR2鋰電池的話為-20℃～+60°C |
附件 | 輸入模塊PTM-3010×1，鋰電池（LS 14250）×1，表帶×1，使用說明書（含保修卡）×1 |
外置探頭：
PTM-3010 PT型溫度探頭適配器 | |
 | |
測量范圍 | -199～+600°C |
兼容傳感器 | Pt100 (3-wire, 4-wire) Pt1000 (3-wire, 4-wire) |
測量分辨率 | 0.1°C |
測量精度 | 輸入模塊環境溫度： -40~10°C: ±0.5°C ± 0.3% 10~40°C: ±0.3°C ± 0.3% |
電纜長度 | 0.78米 |
操作環境 | 溫度：- 40-80°C，濕度：90% RH或更少（無冷凝） |
電纜延長 | 可使用延長線 TR-3C30 延長3米 |
Pt100 溫度傳感器：
建議: -需要測量極高或極低的溫度。 -需要更長的保護套管以提高防水能力。 -還沒有兼容的溫度傳感器。 -更換損壞的傳感器。 | ||
電流 | 2 mA | |
絕緣電阻 | DC100V以上100MΩ（TR-8130在DC500 V時大于10 MΩ） | |
導線 | 三線型 | |
誤差范圍 | ±（0.15+0.002xt ）°C t = 測量的絕對值 | |
防水能力 | 只有不銹鋼管是防水的 | |
A：傳感器類型 | ||
TR-8200 防水 | ||
 | ||
測量范圍 | -50 至 200°C | |
熱恒定時間 | 在攪拌水中約13秒 | |
TR-8210 普通型 | ||
測量范圍 | 測量范圍：-200至300°C | |
熱恒定時間 | 在攪拌水中約6秒 | |
TR-8220 低溫至高溫型 | ||
 | ||
測量范圍 | -200至500°C | |
熱恒定時間 | 在攪拌水中約6秒 | |
TR8130便攜式 | ||
 | ||
測量范圍 | -50至200°C | |
熱恒定時間 | 在攪拌水中約6秒 | |
*注：上述熱恒定時間適用于保護管直徑為3.2的傳感器 | ||
B：保護管直徑
| ||
C：保護管長度 保護管以50毫米為單位，TR-8220從50毫米到2000毫米,其他從50毫米到1000毫米 | ||
D：電纜長度 傳感器電纜以1米為單位，長度從1米到99米不等 | ||
采集器設備
TR-50U2數據下載器 | |
 | |
用途 | 數據下載 |
通訊 | USB通訊：USB2.0 光通信：19200bps |
電源 | USB通訊線提供 |
操作環境 | 溫度-10°C～+60°C 濕度：90%RH以下（非冷凝） 數據采集器濕的時候禁止使用 |
重量 | 約25g |
尺寸規格 | 高80×長456×寬16.5毫米 |
防水等級 | 無 |
配件 | USB通信電纜、手冊 |
US-15C通訊數據線 | |
 | |
長度 | 1.5米 |
其他配件
TR-05K3墻壁安裝支架 | |
  | |
操作環境溫度 | -40～+80°C |
承受溫度范圍 | -30°C（-30°C或-30°C以下受強烈沖擊可能會炸裂。） |
尺寸規格 | 高70×長66.6×寬24.7毫米 |
TR-00P1保養套袋 | |
 | |
配件 | 橡膠墊圈，硅膠，雙面膠帶，鎖緊螺絲×2 |
TR-3C30傳感器電纜 | |
 | |
耐熱溫度 | -25～60°C |
防水等級 | 防濺（限定在日常生活中使用） |
電纜長度 | 3.0m |
